5吨废钢熔炼炉

电炉类型：高温电炉
电炉名称：5吨废钢熔炼炉
电炉类型：感应电炉
电炉品牌：西格马感应加热电炉
电炉规格：
电炉温度：1700℃

厂家电话：

产品详情

感应电炉推荐

报价

故障解决

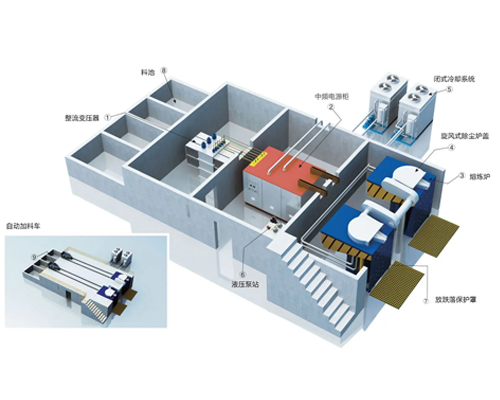

5吨废钢熔炼炉为高温感应加热电炉，为钢壳炉。钢壳炉采用液压站倾炉装置；炉体采用质钢结构焊接，更稳定、牢固、耐用；感应器周围采用磁轭封闭，覆盖面积超过80%。因为漏磁小，效率高，比铝壳炉体节约近10%的能耗。配有防漏炉报警装置，可提醒预知穿炉而达到平安生产的目的。钢壳炉体设计有旋风式环保除尘、保温炉盖系统，符合环评要求。倾倒方式:液压倾倒/减速机倾倒(可根据需要选择)，感应熔炼炉的炉壳采用铸铝合金或钢结构，占地面积小；炉体翻转倾倒方便，可选用手动、电动、液压倾炉方式。

5吨熔炉炉主要技术配置：

序号	项目	参数	备注
1	熔炼炉电源进线电压	660v 50HZ	用户电网电压10KV
2	熔炼炉额定容量	5T	3500功率熔炼
3	熔炼炉额定功率	3500KW	6相12脉波控制系统
4	熔炼炉额定中频频率	350 Hz
5	熔炼炉额定温度	1650℃
6	熔炼炉熔化率	约5.3T/H	熔炼炉连续使用
7	熔炼炉单位电耗	约550-600KW.h/T	熔炼炉连续使用
8	电源冷却循环水耗量	60T/H	熔炼炉连续使用
8	炉体冷却循环水耗量	180T/H	熔炼炉连续使用
9	变压器型号	ZSS-4000 /10KV/660
10	供水压力	0.2-0.3 MPa	到电炉端口位置
11	进水温度	£35℃
12	出水温度	£55℃

5吨废钢熔炼炉设备符合GB5959.3《电热设备的安全第三部分对感应和导电加热设备以及感应熔炼设备的特殊要求》、GB10067.3《电热设备基本技术条件第三部分感应电热设备》和JB4280《中频无芯感应炉》的要求。

※ 电炉容量以钢铁7.8的密度为标准(铝的密度是2.7，所以等重量的铝：匹配功率不变，而容量需要×3倍的炉体)

※ 熔化时间和吨耗电量与设备匹配功率、原料形状、原料密度、工人熟练程度等因素有重要关系；

产品点

◆旋风式除尘炉盖的存在减少了热量的损失，也提高了设备的稳定性。

◆旋风式吸烟罩具有较好的吸尘、保温显著，占用更少的空间。可以前后倾翻，还可以在任意位置做停留。

◆旋风式吸尘罩能在炉前球化过程中进行有效的吸尘，这是传统吸尘罩无法达到的。

◆使用年数长，铝在高温强磁场环境下，容易造成金属韧性疲乏。在铸造企业现场，经常看到使用一年左右的铝壳炉炉壳破烂不堪，而钢壳炉由于漏磁少，设备使用寿长超过铝壳炉

◆钢壳炉的稳定性能要大大于铝壳炉，铝壳炉在熔炼的时候由于高温、重压，容易变形。钢壳炉使用液压倾炉，倾倒可靠。

◆长弧形磁轭屏蔽和减少外部磁阻、有屏蔽线圈两端的漏磁、磁轭截面为弧形的内侧与外壁无缝紧贴，增加了有效的导磁率面积，使线圈获得了更好的支撑。特的正反旋线圈极大的提高了系统的效率。

◆炉体装有防跌落保护装置，在炉体倾翻过程中，防跌落保护罩自动升起，形成防护栏，防止人员跌落。

◆中频炉底吹氩：减少金属熔体中气体、夹杂物，从而减少了铸件的针孔，提高了成品率，改善了铸件的质量；使熔体的温度及成分（合金元素及脱氧剂）均匀化，这不仅有利于提高铸件质量，而且有利于提高炉衬寿命。

规格	感应圈内径	铜管厚度	磁轭数量	减速机炉体尺寸	液压站炉体尺寸
0.5T	550mm	5-6mm	6根	1.81.51.35m
0.75T	630mm	5-6mm	6根	1.81.51.45m
1T	700mm	5-6mm	6/8根	1.81.51.55m	2.52.31.83m
1.5T	760mm	5-8mm	8根	1.81.51.6m	2.52.31.83m
2T	820mm	5-8mm	8根		2.72.72.1m
3T	920mm	5-8mm	10根		2.72.72.3m
5T	1150mm	5-8mm	10根		3.13.12.65m
8T	1350mm	8mm	12根		3.53.83m
10T	1400mm	8mm	12根		3.643.3m
20T	1750mm	8mm	16根		4.24.53.9m
