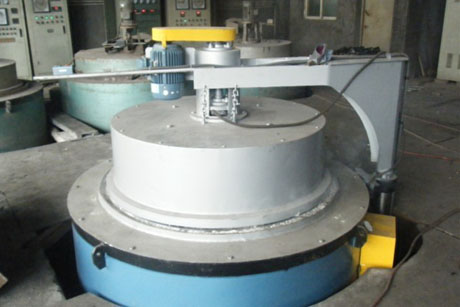

井式退火炉

文章出处：洛阳人工智能箱式电阻炉厂家人气：152 发表时间：2020-07-31

井式退火炉是国家标准节能型周期作业退火炉，主要供长轴类、杆类、管件等机械零件进行退火热处理，也可进行正火、淬火等热处理。长杆形工件，如炮筒、轮机轴、转子等在井式炉内是垂直装载加热的，可避免发生弯曲变形。使工件退火后少氧化无脱碳保持整洁。
井式退火炉的结构：
井式退火炉外壳为井式炉体结构，由高铝耐火砖和硅酸铝纤维复合保温，在使用全纤维做炉衬保温时，发热元件采用一般采用高温电阻带加热，使用寿命更长，不易断裂。我厂井式退火炉盖的全部自动控制均有安全保护，当炉盖开启时自动切断控制电源，炉盖紧闭时才能开始加热，确保操作人员安全。
1、该设备由电炉炉体、炉衬、炉盖、加热元件、控温立柜等组成。
2、炉体骨架由型钢及钢板组合焊接而成，底部[10#焊框，底板6㎜钢板，外壳3㎜钢板，面板14㎜钢板。砂槽8㎜钢板。
3、炉衬采用耐高温硅酸铝纤维棉，通过平铺与叠铺的方法制作成与炉型相配的模块，通过不锈钢圆钢收紧固定于炉壳上。炉底采用珍珠岩保温砖、标准耐火粘土砖组成保温层，承重部分采用重质高铝砖。
4、炉盖由型钢焊接圆形，中间全部采用耐火硅酸铝纤维甩丝毯挤压拼装组合，有效保证隔热性和密封性。
5、炉盖的升降采用手擎式。
6、加热元件采用0Cr25AL5合金电阻带（钢产），加工成波状吊挂在炉衬棉上，并有高铝瓷钉使其定位。
7、炉膛内放置有不锈钢板密焊而成的炉胆。
井式退火炉的技术参数：

参数名称		单位	型号
参数名称		单位	RJ2-60-9	RJ2-75-9	RJ2-90-9	RJ2-125-9	RJ2-140-9	RJ2-190-9	RJ2-240-9
额定功率		KW	60	75	90	125	140	190	240
额定电压		V	380
频率		Hz	50
相数		相	3
额定温度		℃	950
工作温度		℃	650-950
炉膛尺寸	直径	mm	φ800	φ950	φ1000	φ800	φ1000	φ1000	φ800
炉膛尺寸	深度	mm	1000	1400	1200	3000	2400	3600	5500
加热区段			1	1	1	3	2	3	4
加热元件接法			YY	YY	YY	YY	YY	YY	YY
空炉升温时间		h	3	3	4	4	4	4	4
控温精度		℃	±1
炉温均匀性		℃	±5-8
额定装载量		Kg	800	1100	1500	2400	3000	4500	6500
重量		Kg	2400	4900	3600	4800	5200	6400	12000

注：我公司可根据用户要求，为用户设计制造各种炉膛尺寸，高温、中温、低温各类井式退火炉。
